【概述】

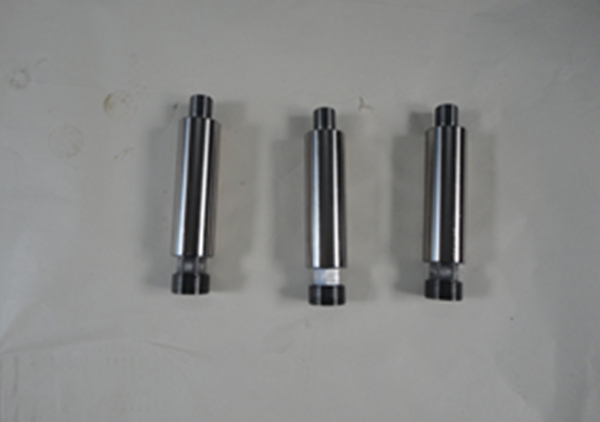

中間桿適用于各種高低壓柱塞泵、往復泵、高壓清洗泵、化工泵、煤礦乳化泵、工程泥漿泵、油田注水泵、熱采油泵等以及其他機械產品。
中間桿技術參數柱塞采用材質： 45#圓鋼，不銹鋼 304,316等
中間桿熱噴涂金屬粉末: Ni60合金粉末，陶瓷，碳化類金粉，鍍硬鉻熱噴涂
中間桿柱塞單面厚度：0.3-0.8mm
中間桿柱塞表面硬度： HRC57-60度柱塞磨加工粗糙度： 0.2
中間桿表面粉末與基材粘結力： 14-17kg
【注意事項】
1，中間桿噴焊是對經預熱的自溶性合金粉末涂層再加熱至1000～1300℃，使其產生顆粒熔化，造渣貼于到涂層表面，生成的硼化物和硅化物揮散在涂層中，使顆粒間和基體表面達到良好結合。
中間桿終沉淀物是致密的金屬結晶組織并與基體形成約0.05～0.1mm的冶金整合層，其結合強度約400MPa，抗沖擊性能較好、耐磨、耐腐蝕，外觀呈平面。與噴涂層比較，噴焊層的優點顯著。但由于重熔過程中基體局部受熱后溫度達900℃，會形成熱度變形。因此，噴焊的使用范圍要參考一定的條件。
2，中間桿噴涂層和噴焊層與基體金屬的效力不同,噴砂除銹達Aa3級,RZ＞60μm的碳鋼表面會形成微冶金結合底層與工作層又產生“錨鉤”效應的機械結合涂層,而噴焊層與基體的結合會形成冶金結合涂層。
噴涂材料不同,噴焊要求使用自熔性合金粉末,而噴涂則對粉末的自熔性要求不高,且不一定是自熔性合金粉末,各種自熔性合金粉末既可用于噴焊又可用于噴涂,但噴涂粉末不具備自熔性只能用于噴涂而不能用于噴焊工藝。
3，中間桿受熱條件不同,在噴涂與噴焊過程中,如果噴前預熱溫度和時間不同,工件受熱影響會有差異,噴后工件的組織、性能亦不同。
4，中間桿涂層的致密性不均勻,噴焊層緊湊,而噴涂層中產生少量孔隙。
5，中間桿承受載荷的能力不同,噴涂層一般能承受大面積壓力,在有潤滑條件的工作面,配合在其它受力較小的工況條件下使用,噴焊層卻能承受較大的沖擊力。
