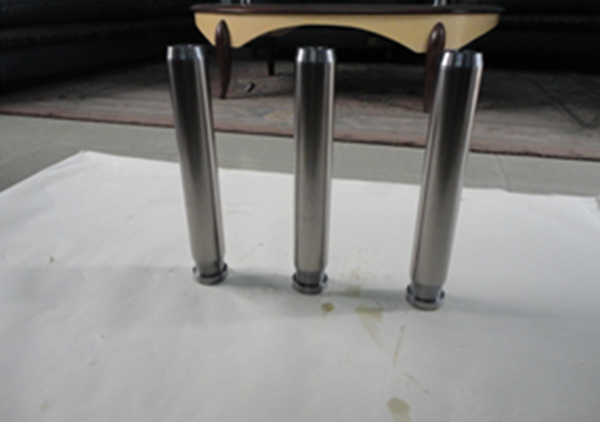

碳化鎢柱塞

【概述】
 碳化鎢柱塞運(yùn)用范圍為各種高低壓柱塞泵、循環(huán)泵、高壓清潔泵、化工泵、煤礦乳化泵、工程泥漿泵、油田注水泵、熱采油泵等以及其他機(jī)械產(chǎn)品。

碳化鎢柱塞技術(shù)參數(shù)柱塞采用材質(zhì)： 45#圓鋼，304不銹鋼規(guī)格、404不銹鋼規(guī)格

碳化鎢合金粉末工藝加熱噴涂柱塞單面厚度：0.4-0.9mm

碳化鎢柱塞表面硬度：   HRC54-65c

度柱塞磨加工粗糙度： 0.2l

柱塞表面粉末與基材粘結(jié)力： 14-17kg

【立柱品牌】
 選擇并優(yōu)化泵筒和柱塞材料和表面處理工藝的目的是讓這個摩擦學(xué)系統(tǒng)的腐蝕磨損量達(dá)到小。在現(xiàn)階段工藝下，泵筒和柱塞的材料選擇匹配度目前沒有一個理論指導(dǎo)，目前立柱研發(fā)人員做的多的工作是選擇各種泵筒和柱塞的材料和表面處理工藝，一般是參考試驗的效果來敲定在哪種試驗條件下，應(yīng)該選擇匹配的泵筒柱塞材料。

目前主流兩種試驗案例如下：

第一種案例：碳化鎢這類產(chǎn)品面處理工藝規(guī)格為45M鋼的噴鍍上鎳磷合金、303鋼表面鍍鉻、4%－6%鉻鋼加壓氮化等3種；

第一種案例：柱塞材料及表而處理工藝為碳鋼鍍鉻、碳鋼激光處理、海軍黃銅化學(xué)鍍鎳磷合金、蒙耐爾合金鍍鉻等4種。

將上述材料成分刷選配對進(jìn)行耐磨耐拋光性試驗，試驗用的摩擦副由環(huán)和塊組成。傳導(dǎo)用淡水，溫度60℃，黏度為0.000543Pa/s。試驗機(jī)為MG－300型高速高溫摩擦磨損試驗機(jī)。所加載荷2kN，試件總摩擦行程為30km。通過對差異化的泵筒和柱塞的材料及表面處理工藝的耐磨性試驗分析，并按柱塞先失效原則排序，可供選用泵筒和柱塞摩擦副優(yōu)匹配材料分別為碳鋼化學(xué)鍍鎳磷合金和碳鋼鍍鉻。
